Ремонт почти всегда начинается с одной и той же сцены: электрик спрашивает, где делать розетки на кухне, а кухню ещё даже не выбрали. Розетки размечают «на глаз». А через полгода привозят мебель — и выясняется, что вывод под варочную попал на стык двух шкафов, а вилка посудомойки не даёт задвинуть машину до конца. Переделывать по готовой отделке — это штробить стены заново.

Я проектирую кухни много лет, и такие истории вижу очень часто. Поэтому расскажу, как планирую розетки я сама, — и дам инструмент, где схему для электрика можно сделать бесплатно и буквально за несколько минут.

Главное правило: сначала кухня, потом розетки

Розетки на кухне привязаны к мебели и технике: где стоит посудомойка, где мойка, где пенал с духовкой, какой высоты получится столешница. Пока расстановки нет, любая схема — гадание. Поэтому порядок такой: сначала расставляем кухню (делаем проект, хотя бы схематично без подбора материалов), потом по ней — розетки и выводы.

Где розеткам не место

За встроенной техникой. За встроенной техникой: посудомойкой, стиральной машиной, духовым шкафом, встроенным холодильником места нет — прибор встаёт вплотную к стене. Розетку для них выводят под столешницу в соседнем шкафу или под цоколем(для встроенного холодильника). Если рядом остаётся только шкаф под мойкой — электрику лучше сделать выше выводов воды.

Исключение — отдельностоящий холодильник, невстраиваемая СВЧ, кофемашина и невстраиваемый винный шкаф. За ним розетку ставить можно: на стене за техникой прямо. Два холодильника рядом — одна двойная розетка посередине между ними.

На стыке двух шкафов. Особенно в верхнем ряду. Розетка, которая попадает за мебель, должна целиком, всей рамкой, оказаться внутри одного шкафа — между его боковинами. На стыке двух корпусов до неё просто не добраться и придется делать выпилы на адресе под толщину розеток в боковинах самого корпуса.

Не ставьте розетки вплотную к мойке и варочной. Над столешницей оставьте не меньше 150 мм от края мойки и варочной панели до края рамки розетки. У газовой варочной расстояние до розеток уточните у газовой службы.

На какой высоте делать розетки на кухне

Над столешницей — центр подрозетника на 70–100 мм выше верха столешницы или выше. Сама столешница — это высота цоколя, корпуса и толщина столешницы. Например, цоколь 120 + корпус 720 + столешница 38 = 878 мм от пола, и розетки над ней — примерно 950–980 мм. Поменяли цоколь или толщину столешницы — меняется и высота расположения розеток. Поэтому сначала надо сделать проект кухни!

Если будет бортик на столешнице — рамка розетки должна быть выше бортика хотя бы сантиметра на 3.

Под варочную панель — силовой кабель под ней, примерно на 150-300 мм. ниже верха столешницы. А можно сделать силовую розетку, Но это нужно уточнять по инструкции к самой технике — как она должна подключаться?

Под встроенную вытяжку — вывод на 200 мм левее или правее оси вытяжки и на 400 мм выше её низа. У встраиваемой вытяжки вывод попадает внутрь шкафа с вытяжкой. Для невстраиваемой вытяжки можно розетку расположить рядом с центральной осью вытяжки, но выше, чем навешивается сам прибор, так как она тогда будет красиво закрыта коробом вытяжки, Но надо смотреть ИНСТРУКЦИЮ к прибору!

Духовка и микроволновка в пенале — одна двойная розетка в свободной секции этого пенала.

Подсветка — достаточно вывода кабеля выше верха самой высокой мебели. Далее подсветка подключается через трансформатор и выключатель отдельно. Иногда заказчики делают уже подготовленный отдельный вывод эл.кабеля, соответствующий необходимому напряжению для подключения розетки и делают стационарный отдельный выключатель при проведении электрики в помещении. Схема подсветки у нас согласуется заранее и все провода проходят внутри корпуса так, чтобы это было безопасно в эксплуатации и не видно внутри шкафчиков.

Как мерить, чтобы электрик понял

Чек-лист: какие выводы нужны

Воду и канализацию я на схеме показываю только ориентировочно — где будет мойка и куда вывести трубы. Высоты по воде даст сантехник.

Как сделать схему розеток самостоятельно и бесплатно

Чтобы не чертить на обрывке обоев, мы добавили в наш онлайн-конструктор отдельный режим «Розетки и выводы»:

  1. Нарисуйте свою комнату по размерам — с окнами и дверями. Сделайте схему зонирования пространства. Программа Вам подскажет необходимые размеры для эргономики.
  2. Расставьте кухню: шкафы, мойку, технику. Фасады можно сразу «покрасить» и пооткрывать ящики, чтобы оценить удобно или нет.
  3. Нажмите «Розетки и выводы» → «Расставить выводы под технику». Конструктор сам поставит выводы по правилам выше: не за техникой, под столешницей в соседнем шкафу, над столешницей — в зелёном коридоре 70–100 мм, с разрывами у мойки и варочной.
  4. Проверьте и поправьте, что нужно: добавьте розетки, если сочтете, что мало. Передвиньте, поменяйте угол отсчёта.
  5. Скачайте схему в PDF: план, развёртки стен с размерами до центров и список всех точек. Её можно сразу отдать электрику.

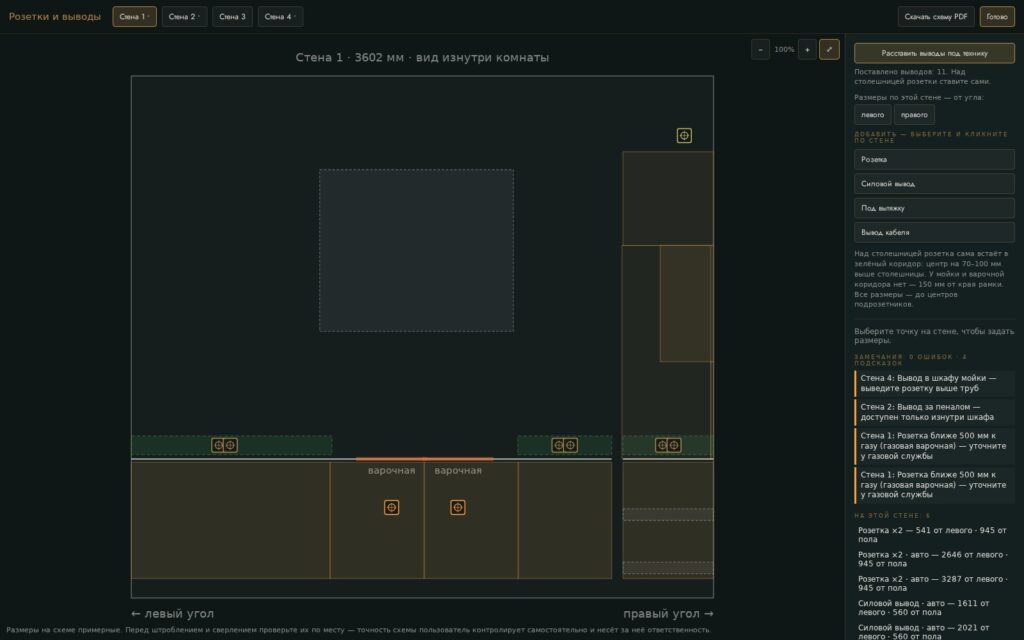

Режим «Розетки и выводы» в онлайн-конструкторе: стена кухни, зелёный коридор над столешницей, розетки и силовые выводы с размерами

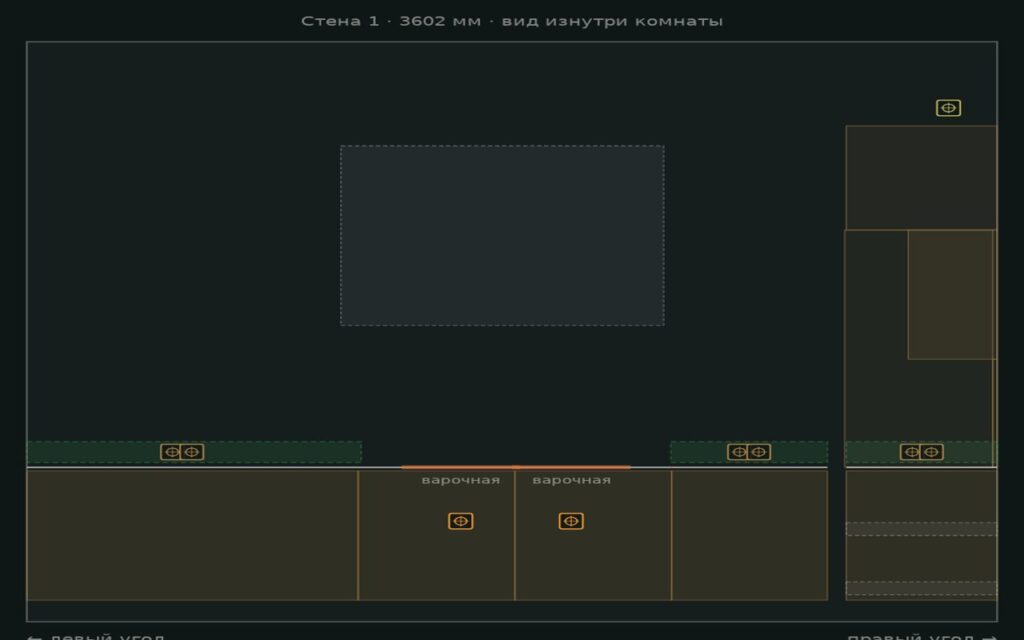

Режим «Розетки и выводы»: зелёный коридор над столешницей с разрывом у варочной, силовые выводы — под столешницей в шкафах

Расставлять розетки и скачивать схему можно бесплатно после регистрации.

👉 Открыть конструктор и сделать схему розеток

Если кухня поменяется — розетки переедут вместе со шкафами, схему не нужно рисовать заново. Но желательно просмотреть заново — все ли правильно?

Примерить кухню вживую

Когда проект готов, его можно «примерить» в реальном масштабе: приходите в наш салон (СПб, Дальневосточный проспект, 14, МЦ «МебельВуд», 3 этаж, салон 316) — загрузим ваш проект в VR-очки, и вы пройдётесь по своей будущей кухне ещё до того, как мы отправим чертежи в производство. Показ бесплатный, по записи.
